| ２００４．０２．０５ メーターパネル制作作業 |

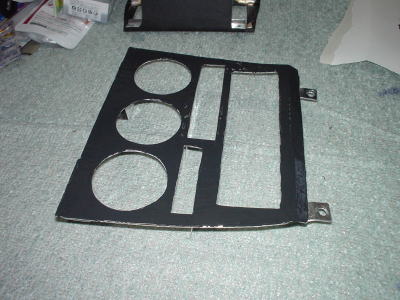

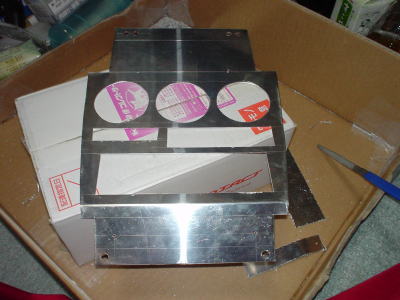

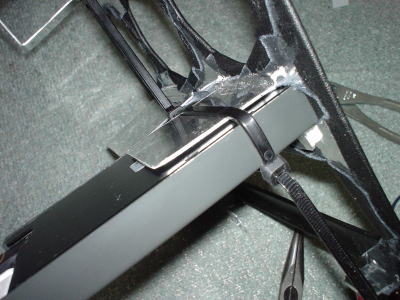

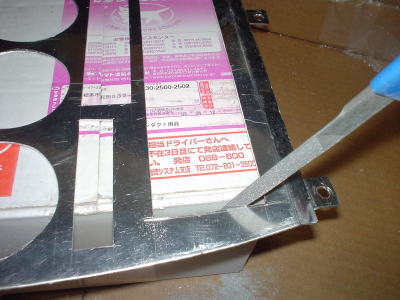

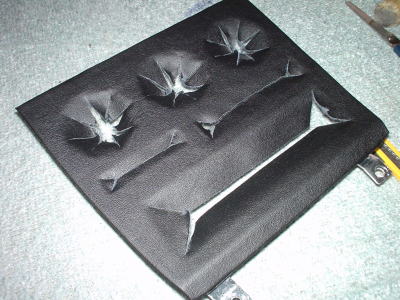

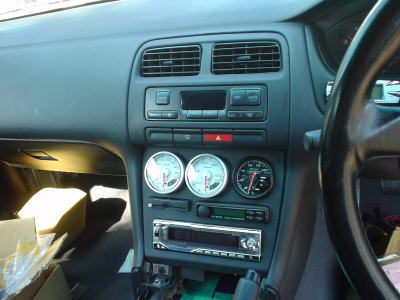

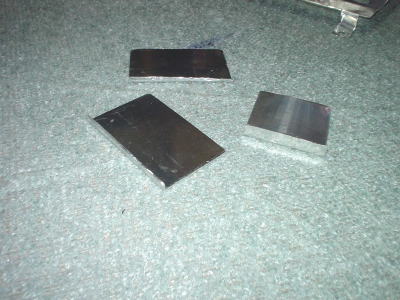

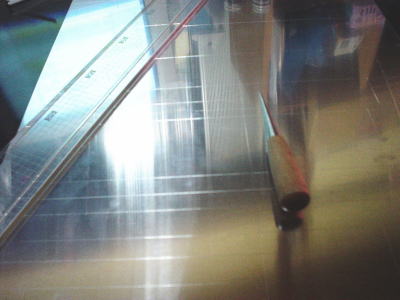

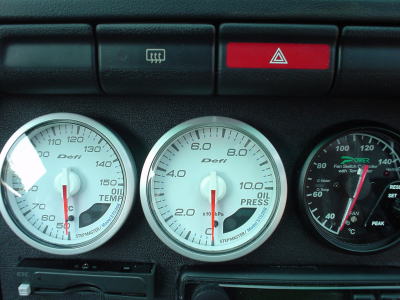

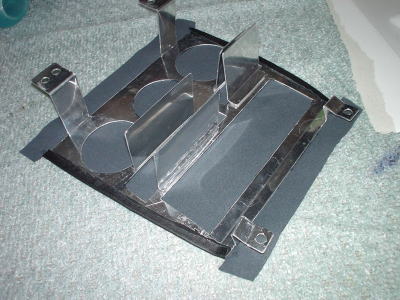

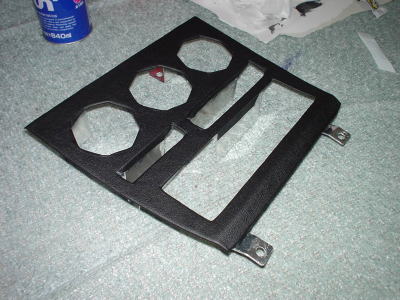

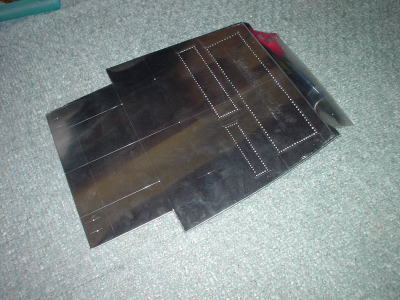

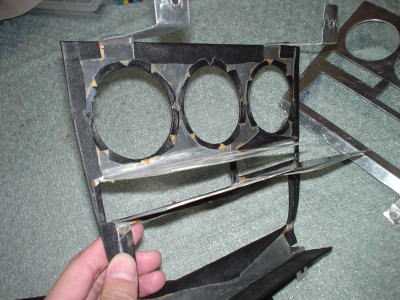

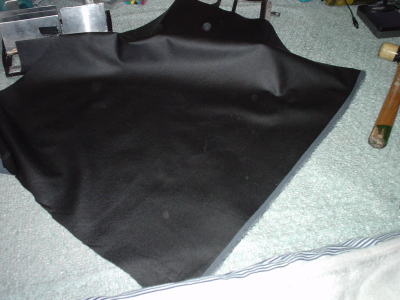

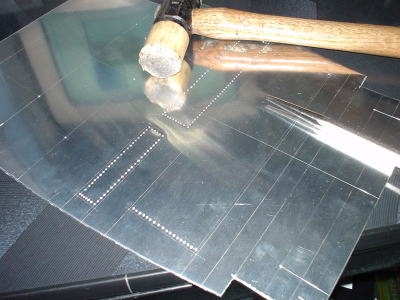

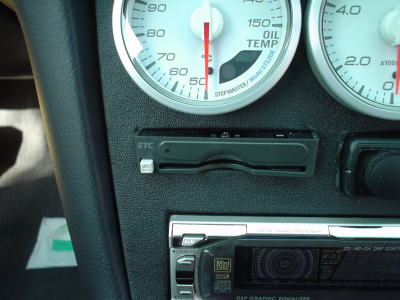

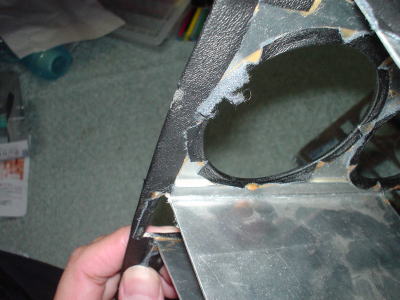

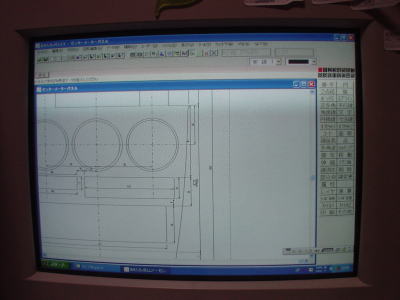

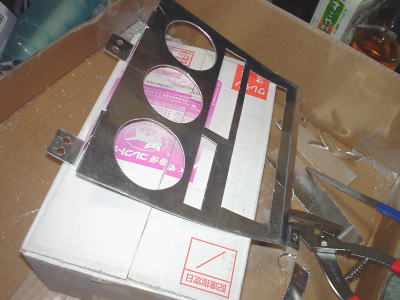

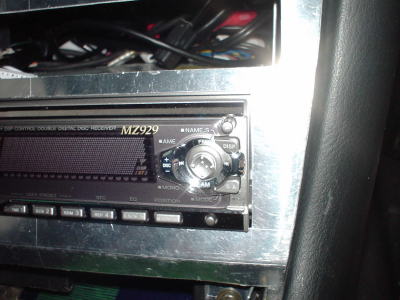

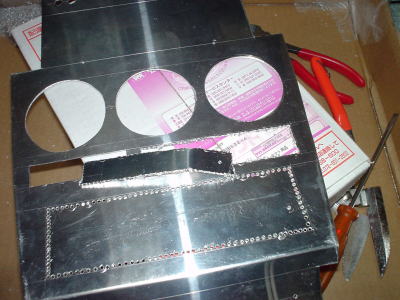

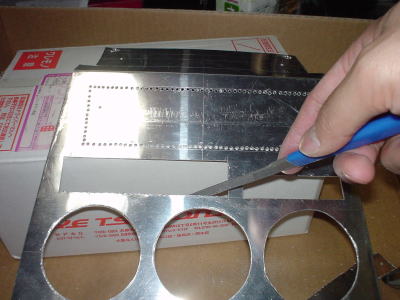

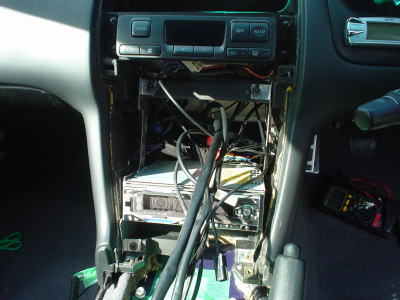

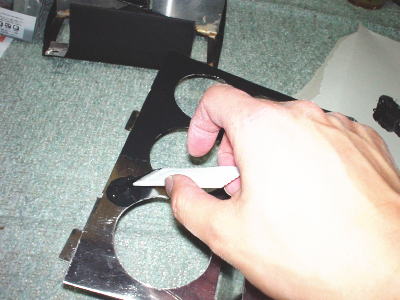

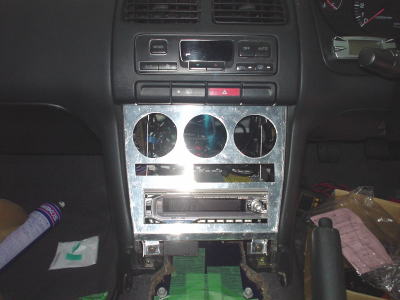

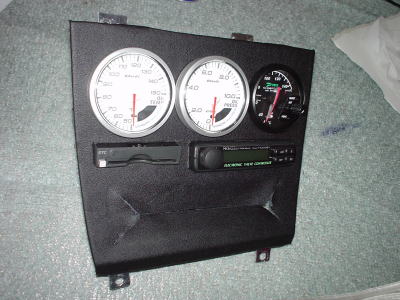

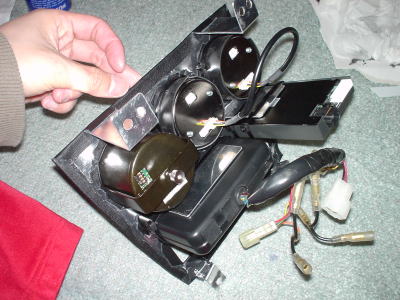

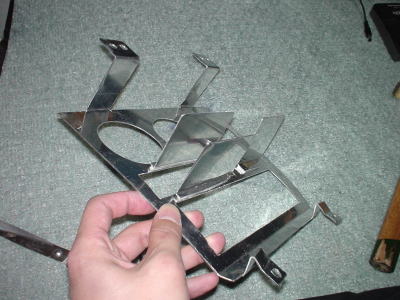

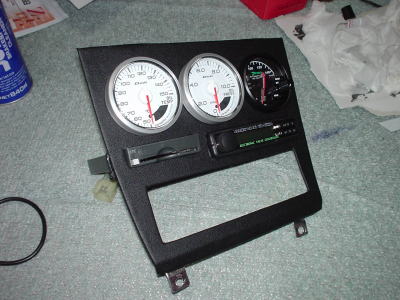

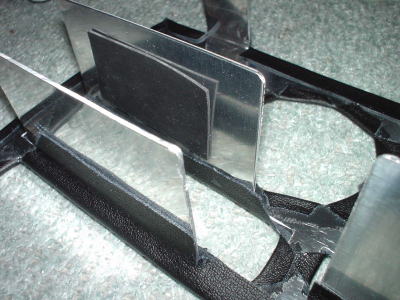

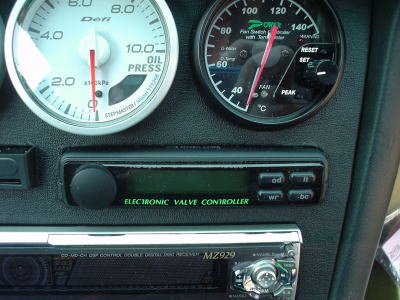

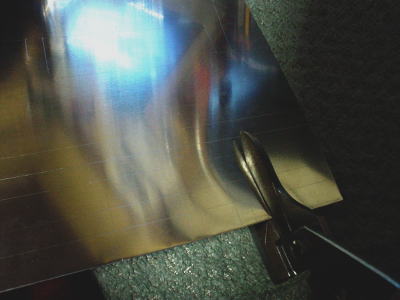

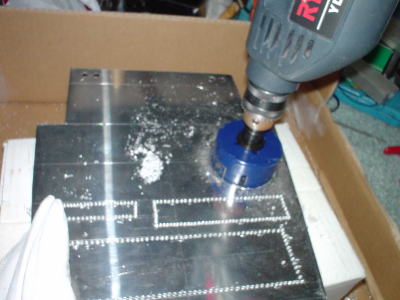

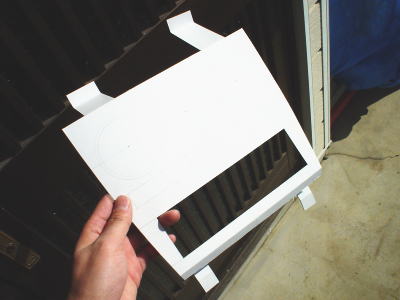

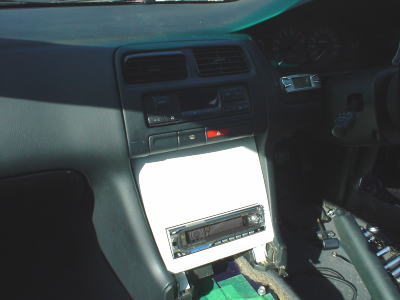

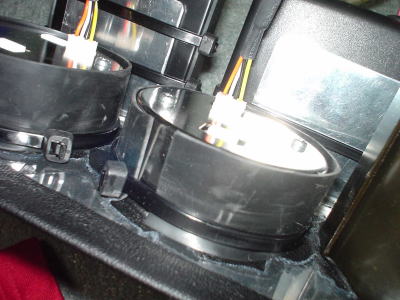

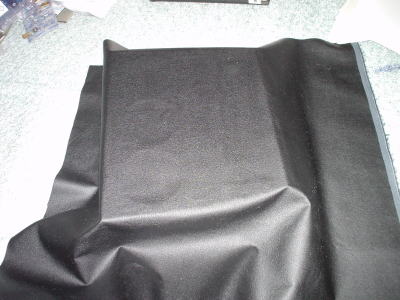

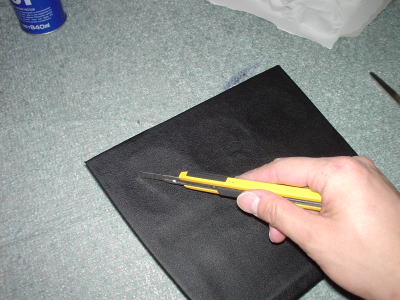

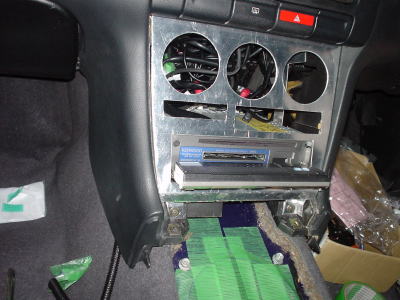

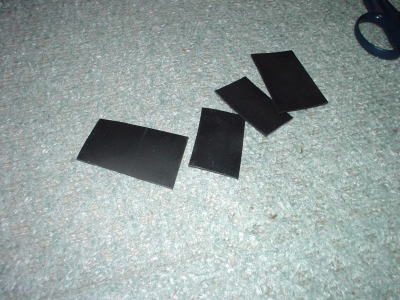

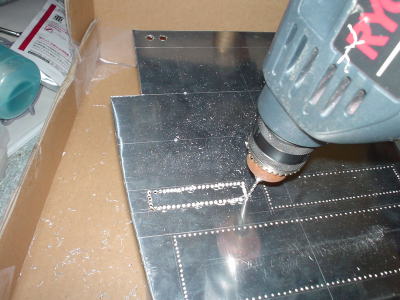

 まずは車両側のサイズ・ネジ穴の位置等を計測しておきます そしてそれと試作品を元に今回は図面を引いてみました 両サイドの弧を描くような曲線は手じゃかけないので ＣＡＤを使用してみました（￣ー￣）ニﾔリッ  現在車両側はこんな感じです オーディオは別のステーで固定されます このステーは試作品を再利用しました  図面を元に厚紙で型紙を作ります  型紙を車両に当ててサイズ等を確認します  問題ないようなら今度はアルミ板にけがきます  そして金切りハサミで切っていきます 今回１．２ｍｍ厚のアルミ板を使用したので ちょっと力が必要です（＾＾ゞ  四角く切り抜く部分の少し内側に来るようにポンチを打ちます  全部ポンチを打つとこんな感じ  ポンチ打ったところをバンバン穴開けしていきます  ６０Φメーターはホールソーで♪  穴を開けたらその穴を繋げて切り抜きます  切り抜いた後ヤスリでけがき線までひたすら削ります  すべて切り抜くとこうなります 文章にすると簡単ですが結構な重労働です(-"-;  穴を開け終わったらステーの部分を曲げます さらにこのとき全体の湾曲を出すように軽く曲げます  出来たパネルを早速取り付けてみます♪  少しオーディオに干渉してフタが開かないようです(-"-; ちなみにオーディオはＭＺ９２９です ケンウッドの１ＤＩＮでＣＤとＭＤが使える偉いヤツです（笑）  干渉した部分は再びヤスリにて削ります このときちゃんと直線が出るようにけがき直しておきます  再度仮組み 今度はちゃんと開閉します♪  このままでは６０Φメーターはともかく コントローラー類が固定できません そこで試作品ではこのようなステーを取り付けてました  ステーの取付は実は超強力両面テープです（笑） しかし４年使っててトラブルが出てないため 今回もこれで行きます 他に何かいい方法があったら教えてください（￣▽￣;）ははは  こんなステーを作ります  で、どんどんくっつけていきます♪  このままではアルミ地のままです そのほうが良いって人もいるでしょうが それにはちょっと小傷がつきすぎててきたないので 周りとあわせるために黒のビニールレザーを貼り付けます  まず接着剤を表面にむらなく塗ります 使った接着剤は「セメダイン スーパーＸブラック」です  この接着剤は塗った後数分おく必要があります  ビニールレザーを貼り込みます 接着剤の厚みがあるので このとき強く指で押すと凹みます（￣▽￣;）ははは  裏は余分の部分を切り、折り返して貼り付けます  貼り終わったら穴開けです 穴開けはカッターで充分です  こんな感じに穴を開ければいいんじゃないでしょうか  ちゃんと各パーツが取り付けできるか確認します  ＯＫなら穴の部分も折り返して貼り付けます  コントロールユニット類の固定ステーには滑り止めを付けます このようなゴム板を用意します  ステーの内側に貼り付けます これの作業によってユニットが滑りにくくなり ボタンを押したときに奥に引っ込むようなことが無くなります  ユニットをステーで挟むようにして タイラップで堅く縛って固定します  デフィーのメーターにも固定ステーがないので ゴム板を巻き付けてタイラップにて固定します この手法は初めてなので耐久性は今後ハッキリするはずです（＾＾ゞ  全てを装着した裏面です♪  これでメーターパネルは完成です ・・・・・・・ここまで長かった（￣▽￣;）ははは  さっそく取付てみました♪ 我ながらナイスな出来です（￣▽￣;）ははは  メーターは左からＤｅｆｉの油温計 真ん中が油圧計 右がパワーエンタープライズの Ｐ－ＦＳＣ（水温計＆ファンコントローラー）です  そして必殺のＥＴＣ（￣ｍ￣）ぷっ まあこれは洒落です（＾＾Ａ；アセアセ なんとなく欲しかったもんで♪  ブーストコントローラーは前のＳ１４から引き継いで ＨＫＳのＥＶＣⅢを使います これでメーターパネルは全て出揃いました♪ ようやく電気から解放されると思うと感慨深いです（＾－＾）ニコ |
